ESCALIZADO VARIABLES ANALOGAS LOGO

PRINCIPIOS BÁSICOS

De la señal eléctrica al valor analógico, Proceso básico

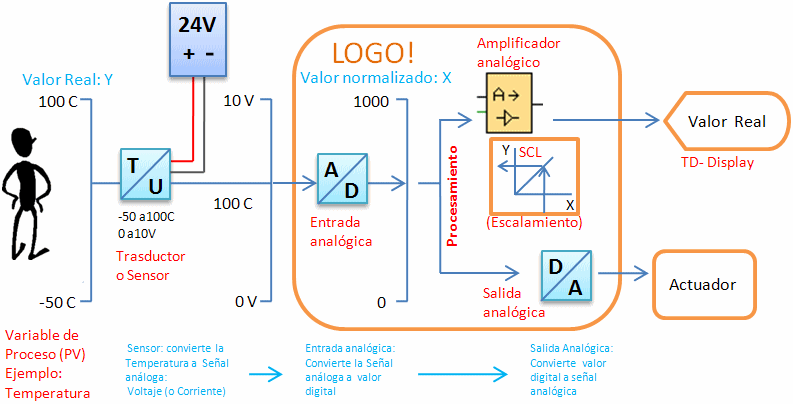

Para que LOGO! pueda procesar una magnitud física son necesarios varios pasos:

LOGO! puede leer en una entrada analógica tensiones entre 0 V y 10 V, o bien intensidades entre 4 mA y 20 mA. Por tanto, la magnitud física (p. ej. temperatura, presión, velocidad, etc.) debe convertirse a una magnitud eléctrica. Un sensor externo realiza esta conversión.

2. LOGO! lee la magnitud eléctrica y, para su posterior procesamiento, la convierte en un valor normalizado comprendido entre 0 y 1000. Este valor se utiliza luego en el programa en la entrada de una función especial analógica.

3. Para poder adaptar el valor normalizado a la aplicación, LOGO! calcula el valor analógico a partir del valor normalizado en una función especial analógica, considerando la ganancia y el decalaje. Seguidamente, la función especial (p. ej. amplificador analógico) evalúa el valor analógico.

Ganancia

El valor normalizado se multiplica por un parámetro. Este parámetro permite amplificar la magnitud eléctrica; por este motivo se denomina «ganancia».

Decalaje de origen

Al valor normalizado amplificado se le puede sumar o restar un parámetro. Este parámetro permite mover el punto cero de la magnitud eléctrica; por este motivo se denomina «decalaje de origen».

Ganancia y decalaje

El valor analógico se calcula del siguiente modo (Ecuación de la recta y=mx+b):

Valor analógico = (valor normalizado x ganancia) + decalaje

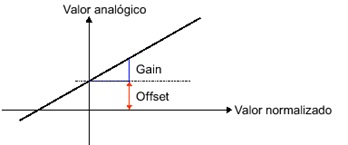

La recta del gráfico describe qué valor normalizado se convierte en qué valor analógico. La ganancia corresponde a la inclinación de la recta. El decalaje equivale al decalaje del paso por cero de la recta en el eje Y.

4. ESCALIZAR VARIABLE ANALOGA EN RANGO DESEADO

Escalizar primero el valor de entrada de 0 a 1000 en valores de 400 a 2000 con el fin de poder trabajar valores decimales.

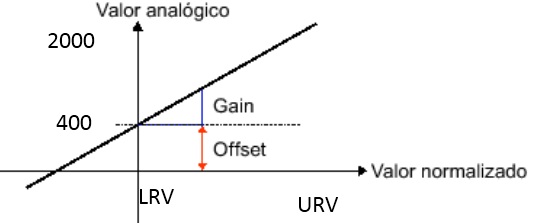

Determinar la pendiente teniendo en cuenta el siguiente gráfico:

Los valores de LRV (Rango Inferior) y URV (Rango Superior) son los valores a los cuales se desea escalizar la entrada análoga.

Determinamos la pendiente con LRV=0:

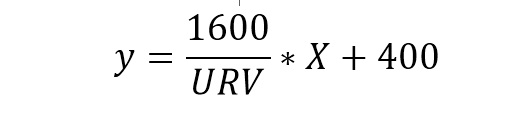

remplazamos en la ecuación de la recta teniendo en cuenta que b es el punto de corte con el eje Y cuando X=0, por lo tanto b=4

Despejamos X para determinar el valor escalizado en las unidades deseadas:

Esto programado en logo:

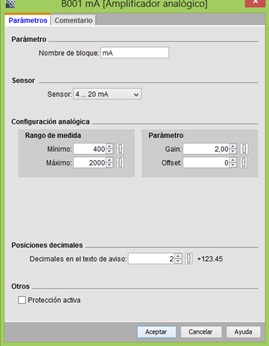

Se utilizó primero un bloque amplificador para convertir el valor de entrada análogo (0 a 1000) en un valor de 400 a 2000

Luego se tomó la señal del amplificador analógico y por medio de un bloque de operación aritmética se realizó la siguiente formula:

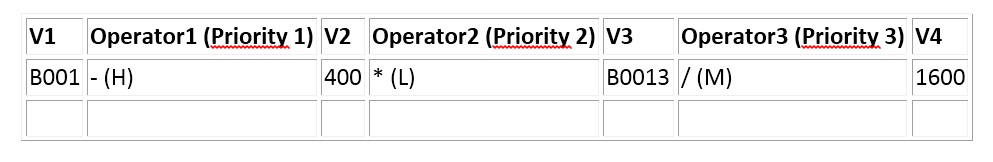

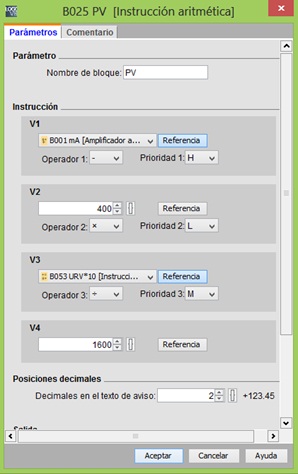

Propiedades del bloque de instrucción aritmética, para lo cual se debe tener en cuenta el Orden de los operandos (L,M,H) lo cual da el nivel de los paréntesis.
